ฝาปิดท่อระบายน้ำทำจากเรซินจัดการกับการทรุดตัวของพื้นดินอย่างไรเมื่อเปรียบเทียบกับฝาปิดท่อระบายน้ำที่เป็นเหล็กหล่อ

เมื่อการทรุดตัวของดินเกิดขึ้น a ฝาปิดท่อระบายเรซิน consistently outperforms a cast iron manhole cover ในแง่ของความยืดหยุ่น ความสมบูรณ์ของโครงสร้าง และความสามารถในการให้บริการในระยะยาว เหล็กหล่อมีความแข็งและเปราะภายใต้การเคลื่อนที่ของพื้นผิวที่ไม่สม่ำเสมอ ในขณะที่วัสดุเรซินคอมโพสิตจะดูดซับและกระจายความเค้นทั่วทั้งโครงสร้าง สำหรับวิศวกร ผู้จัดการโรงงาน และผู้รับเหมาที่เลือกเปลี่ยนฝาปิดท่อระบายหลังจากเกิดความเสียหายจากการเปลี่ยนถ่ายภาคพื้นดิน การทำความเข้าใจความแตกต่างนี้เป็นสิ่งสำคัญอย่างยิ่งในการหลีกเลี่ยงความล้มเหลวซ้ำๆ

การทรุดตัวของพื้นดิน — ไม่ว่าจะเกิดจากการพังทลายของดิน วงจรการแข็งตัวและการละลาย การบดอัดของร่องลึกยูทิลิตี้ หรือการทรุดตัว ทำให้เกิดพื้นผิวแบริ่งที่ไม่เรียบรอบๆ โครงท่อระบายน้ำ This unevenness applies concentrated point loads ถึง the cover. How each material responds to that stress determines its suitability for settlement-prone environments.

Why ฝาปิดท่อระบายเหล็กหล่อs Fail Under Ground Settlement

Cast iron has a tensile strength of approximately 150–250 เมกะปาสคาล แต่มันเปราะบางโดยเนื้อแท้ เมื่อการทรุดตัวของพื้นดินเปลี่ยนโครงแบริ่งให้เท่ากัน 5–10 มม. ไม่สม่ำเสมอ ฝาปิดท่อระบายน้ำเหล็กหล่อประสบกับความเค้นดัดงอซึ่งไม่สามารถดูดซับความยืดหยุ่นได้ The result is cracking, fracture, or rocking — a condition where the cover tilts and creates a hazard for pedestrians and vehicles.

Rocking cast iron covers are one of the most common infrastructure complaints in urban areas. แต่ละครั้งที่ยานพาหนะเคลื่อนผ่านหน้าผาโยก การกระแทกซ้ำๆ จะช่วยเร่งการเสื่อมสภาพของเฟรมและเพิ่มช่องว่างการทรุดตัวให้กว้างขึ้น Repairs typically require full frame replacement, road closure, and significant labor cost — often exceeding $800–$2,000 ต่อการแทรกแซง ในการตั้งค่าเมือง

นอกจากนี้ เหล็กหล่อยังไม่มีความยืดหยุ่นในส่วนต่อประสานที่นั่ง หากฐานปูนที่อยู่ใต้โครงเสื่อมสภาพเนื่องจากการทรุดตัว ฝาครอบจะสูญเสียการรองรับที่สม่ำเสมอโดยสิ้นเชิง โดยเน้นรับน้ำหนักไปที่จุดสัมผัสหนึ่งหรือสองจุด และเพิ่มความเสี่ยงต่อการแตกหักอย่างมาก

How a ฝาปิดท่อระบายเรซิน Handles Ground Movement

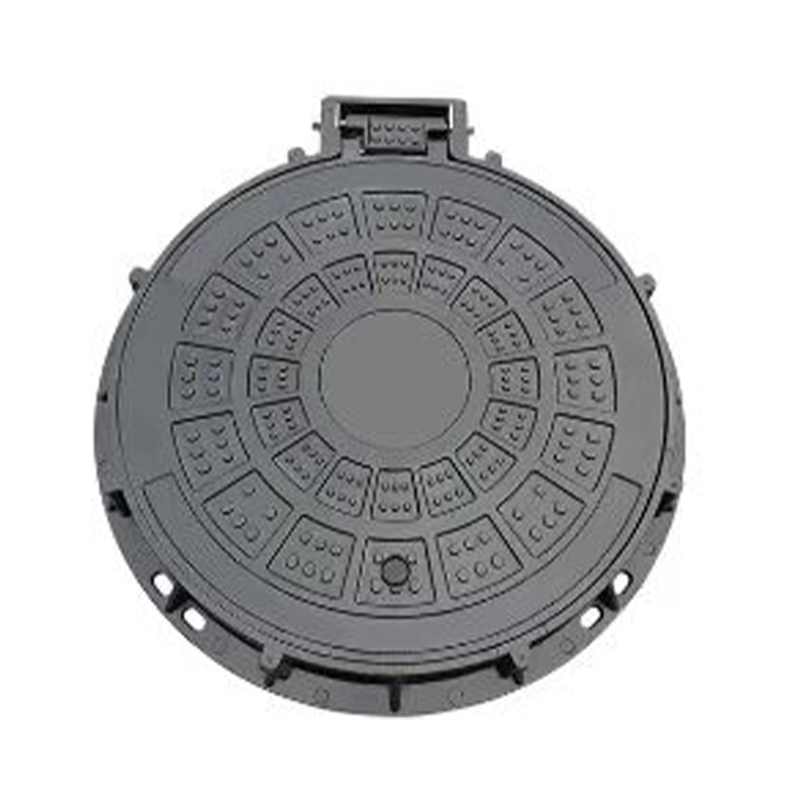

ฝาปิดท่อระบายเรซินผลิตจากวัสดุคอมโพสิต โดยทั่วไปแล้วเรซินโพลีเอสเตอร์ไม่อิ่มตัวจะเสริมด้วยไฟเบอร์กลาส สารตัวเติมแร่ และบางครั้งส่วนผสมของยางรีไซเคิล This composite matrix gives the cover a degree of ควบคุมความยืดหยุ่น เหล็กหล่อนั้นไม่สามารถทำซ้ำได้

การกระจายความเครียดทั่วทั้งแผง

เมื่อด้านหนึ่งของเฟรมหล่นลงเนื่องจากการทรุดตัว ฝาปิดท่อระบายที่ทำจากเรซินสามารถโค้งงอได้ระดับไมโครทั่วทั้งตัวเครื่อง โดยกระจายแรงที่ใช้ไปบนพื้นที่ผิวที่กว้างขึ้น Laboratory testing on Class D400 resin covers (rated for ความสามารถในการรับน้ำหนัก 400 กิโลนิวตัน ) ได้แสดงให้เห็นว่าแม้จะมี a การชำระส่วนต่าง 12 มม at the frame edge, the cover maintains structural integrity without cracking or permanent deformation.

ที่นั่งแบบยางยืดและการออกแบบป้องกันการโยก

Many resin manhole cover designs incorporate integrated elastomeric seating gaskets or rubber edge inserts. ส่วนประกอบเหล่านี้ทำหน้าที่เป็นตัวกั้นระหว่างฝาครอบและกรอบ เพื่อชดเชยช่องว่างเล็กน้อยที่เกิดจากการทรุดตัวของ 2–6 มม without creating the noise or movement associated with rocking cast iron covers. ทำให้แผ่นปิดเรซินมีประสิทธิภาพโดยเฉพาะอย่างยิ่งในเขตทางเท้าและถนนในที่พักอาศัยที่เสียงและความปลอดภัยถือเป็นเรื่องสำคัญ

น้ำหนักตัวเองที่ลดลงช่วยลดความเครียดของเฟรม

ฝาปิดท่อระบายน้ำเรซินมาตรฐานมีน้ำหนัก น้อยลง 40–60% กว่าฝาครอบเหล็กหล่อที่เทียบเท่ากัน สำหรับฝาครอบที่มีเส้นผ่านศูนย์กลาง 600 มม. โดยทั่วไปแล้วยูนิตเหล็กหล่อจะมีน้ำหนัก 40–55 กก ในขณะที่เรซินคอมโพสิตมีน้ำหนักเทียบเท่ากัน 16–26 กก . มวลที่ลดลงนี้หมายความว่าฝาครอบออกแรงกดลงน้อยลงบนโครงที่พังทลายหรือตกตะกอน ส่งผลให้พื้นผิวตลับลูกปืนเสื่อมสภาพช้าลง

Performance Comparison: Resin vs Cast Iron Under Ground Settlement

ขนาดฝาปิดท่อระบายมาตรฐานและความไวในการตกตะกอน

The standard manhole cover size plays a role in how sensitively a cover responds to ground movement. ปกที่ใหญ่ขึ้นจะขยายระยะทางข้ามเฟรมได้กว้างขึ้น ซึ่งหมายความว่าความลึกของการทรุดตัวที่กำหนดจะสร้างการโก่งตัวเชิงมุมน้อยลงเมื่อเทียบกับความกว้างของที่หุ้ม ทำให้ฝาครอบที่ใหญ่ขึ้นค่อนข้างทนทานต่อความลึกของการทรุดตัวแบบสัมบูรณ์ได้ดีกว่า

ขนาดฝาปิดท่อระบายมาตรฐานทั่วไปที่ใช้กันทั่วโลกได้แก่:

• 600 × 600 มม — เส้นผ่านศูนย์กลางของฝาปิดท่อระบายที่ใช้กันอย่างแพร่หลายที่สุดสำหรับเขตทางเท้าและเขตการจราจรเบา
• 675 × 675 มม — common in UK utility installations under BS TH 124
• 800 × 800 มม — ใช้ในถนนและจุดเข้าใช้งานทางอุตสาหกรรม
• 1,000 × 1,000 มม — ฝาครอบรูปแบบขนาดใหญ่สำหรับเพลายูทิลิตี้ที่มีการเข้าถึงสูง

สำหรับเรื่องที่พบบ่อยที่สุด เส้นผ่านศูนย์กลางฝาปิดท่อระบาย 600 มม ฝาครอบเรซินคอมโพสิตได้แสดงให้เห็นความแข็งแกร่งของการดัดงอที่เพียงพอในการเชื่อมช่องว่างเล็กๆ น้อยๆ หรือช่องว่างขอบที่เกิดจากการทรุดตัว โดยไม่ถ่ายโอนความเครียดที่สร้างความเสียหายไปยังเฟรม สิ่งนี้มีประโยชน์อย่างยิ่งในดินเหนียวที่มีความหนาแน่นสูง ซึ่งการขยายตัวและการหดตัวตามฤดูกาลจะเปลี่ยนโครงสร้างพื้นฐานที่ถูกฝังอยู่เป็นประจำ 8–15 มม. ต่อปี .

เมื่อใดจึงควรเลือกฝาปิดท่อระบายน้ำเรซินแทน

การเลือกฝาปิดท่อระบายน้ำเรซินเป็นฝาปิดท่อระบายน้ำทดแทนนั้นสมเหตุสมผลที่สุดในสถานการณ์ที่มีความเสี่ยงในการชำระหนี้ต่อไปนี้:

• โซนการตั้งถิ่นฐานที่ใช้งานอยู่ — พื้นที่เหนือร่องลึกสาธารณูปโภคที่มีอายุน้อยกว่า 5 ปี ซึ่งยังคงมีการบดอัดทดแทนอยู่
• ดินเหนียวหรือดินที่หดตัวได้ — สภาพพื้นดินที่มีการเคลื่อนตัวตามฤดูกาลสูง พบได้ทั่วไปในสภาพอากาศเขตอบอุ่น
• ช่องว่างใต้ผิวดินในอดีตหรือที่ไม่ได้แมป — พื้นที่เขตเมืองที่มีอุโมงค์เก่า ห้องใต้ดิน หรือโครงข่ายท่อเสื่อมโทรมใต้พื้นผิวถนน
• พื้นที่ชายฝั่งทะเลหรือมีน้ำขัง — environments where long-term soil saturation causes progressive subsidence
• ไซต์เหล็กหล่อชำรุดซ้ำแล้วซ้ำอีก — ตำแหน่งที่ฝาเหล็กหล่อตั้งแต่สองฝาขึ้นไปร้าวหรือโยกแล้วภายในระยะเวลาอันสั้น

ในสถานการณ์เหล่านี้ การเปลี่ยนจากเหล็กหล่อเป็นเรซินไม่เพียงแต่ช่วยลดความเสี่ยงของความล้มเหลวของฝาครอบ แต่ยังขยายระยะเวลาการบริการก่อนที่จะต้องเปลี่ยนฝาปิดท่อระบายครั้งถัดไป — โดยทั่วไปจาก 5-8 ปี (เหล็กหล่อในพื้นที่ที่มีการตั้งถิ่นฐานสูง) to 20–30 ปี (เรซินคอมโพสิตภายใต้เงื่อนไขที่เทียบเท่า) .

ข้อควรพิจารณาในการจำแนกประเภทโหลดสำหรับไซต์ที่มีแนวโน้มที่จะมีการตั้งถิ่นฐาน

Both resin and cast iron manhole covers are classified under EN 124 มาตรฐานการรับน้ำหนัก ตั้งแต่ A15 (พื้นที่คนเดินเท้า 15 กิโลนิวตัน) ถึง F900 (ลานจอดสนามบิน 900 กิโลนิวตัน) For settlement-prone road surfaces, the recommended minimum class is:

1. C250 — สำหรับยานพาหนะที่เคลื่อนที่ช้าและพื้นที่จอดรถ (250 kN)
2. D400 — สำหรับทางรถและถนนที่เปิดการจราจรทั้งหมด (400 กิโลนิวตัน)

Resin manhole covers are commercially available up to คลาส D400 ทำให้เหมาะสำหรับงานถนนและสาธารณูปโภคส่วนใหญ่ที่เป็นปัญหาเรื่องการตั้งถิ่นฐาน เฉพาะการใช้งานที่ต้องการ E600 หรือ F900 เช่น โรงงานอุตสาหกรรมหนักหรือทางขับในสนามบิน เท่านั้น ซึ่งปัจจุบันอยู่นอกกลุ่มผลิตภัณฑ์เรซินคอมโพสิต และต้องใช้เหล็กดัดหรือเหล็กกล้าทางเลือกอื่น

สำหรับงานโครงสร้างพื้นฐานในเขตเทศบาล เชิงพาณิชย์ และที่อยู่อาศัยส่วนใหญ่ ฝาครอบท่อระบายน้ำ เรซิ่น พิกัด D400 ให้ความสามารถในการรับน้ำหนักทั้งหมดของเหล็กหล่อ ในขณะเดียวกันก็ให้ประสิทธิภาพที่เหนือกว่าอย่างมาก เมื่อการทรุดตัวของพื้นดินเป็นปัจจัยเสี่ยงที่ทำงานอยู่หรือที่คาดการณ์ไว้

คำแนะนำในการติดตั้งที่เป็นประโยชน์สำหรับพื้นที่เสี่ยงต่อการทรุดตัว

Even with a resin manhole cover's superior flexibility, proper installation maximizes performance in settlement-risk areas:

• ใช้ ไรเซอร์แบบปรับได้หรือระบบเฟรมที่ยึดด้วยเรซิน that allow height correction without full excavation when ground level shifts
• สมัคร ยาแนวไม่หดตัว ใต้เฟรมเพื่อสร้างพื้นผิวลูกปืนที่มั่นคงและปราศจากช่องว่าง
• อนุญาตขั้นต่ำของ ระยะเวลาบ่ม 28 วัน สำหรับรอบคอนกรีตก่อนเปิดสัญจรเพื่อป้องกันการทรุดตัวที่ขอบเฟรมก่อนเวลาอันควร
• ตรวจสอบและปรับระดับสิ่งปกคลุมในดินเหนียวอีกครั้ง ทุกปีหลังจากสองฤดูหนาวแรก เพื่อจับการเคลื่อนไหวส่วนต่างตั้งแต่เนิ่นๆ ก่อนที่จะสะสม

การปฏิบัติตามขั้นตอนเหล่านี้ควบคู่ไปกับการเลือกฝาปิดท่อระบายน้ำที่ทำจากเรซินที่มีคุณภาพ จะช่วยให้สินทรัพย์ด้านโครงสร้างพื้นฐานมีความยืดหยุ่นที่ดีที่สุดเท่าที่จะเป็นไปได้ต่อผลกระทบระยะยาวของการเคลื่อนตัวของพื้นดิน — ลดต้นทุนตลอดอายุการใช้งาน ปรับปรุงความปลอดภัยทางถนน และขยายระยะเวลาก่อนที่จะต้องเปลี่ยนฝาปิดท่อระบายน้ำใดๆ
